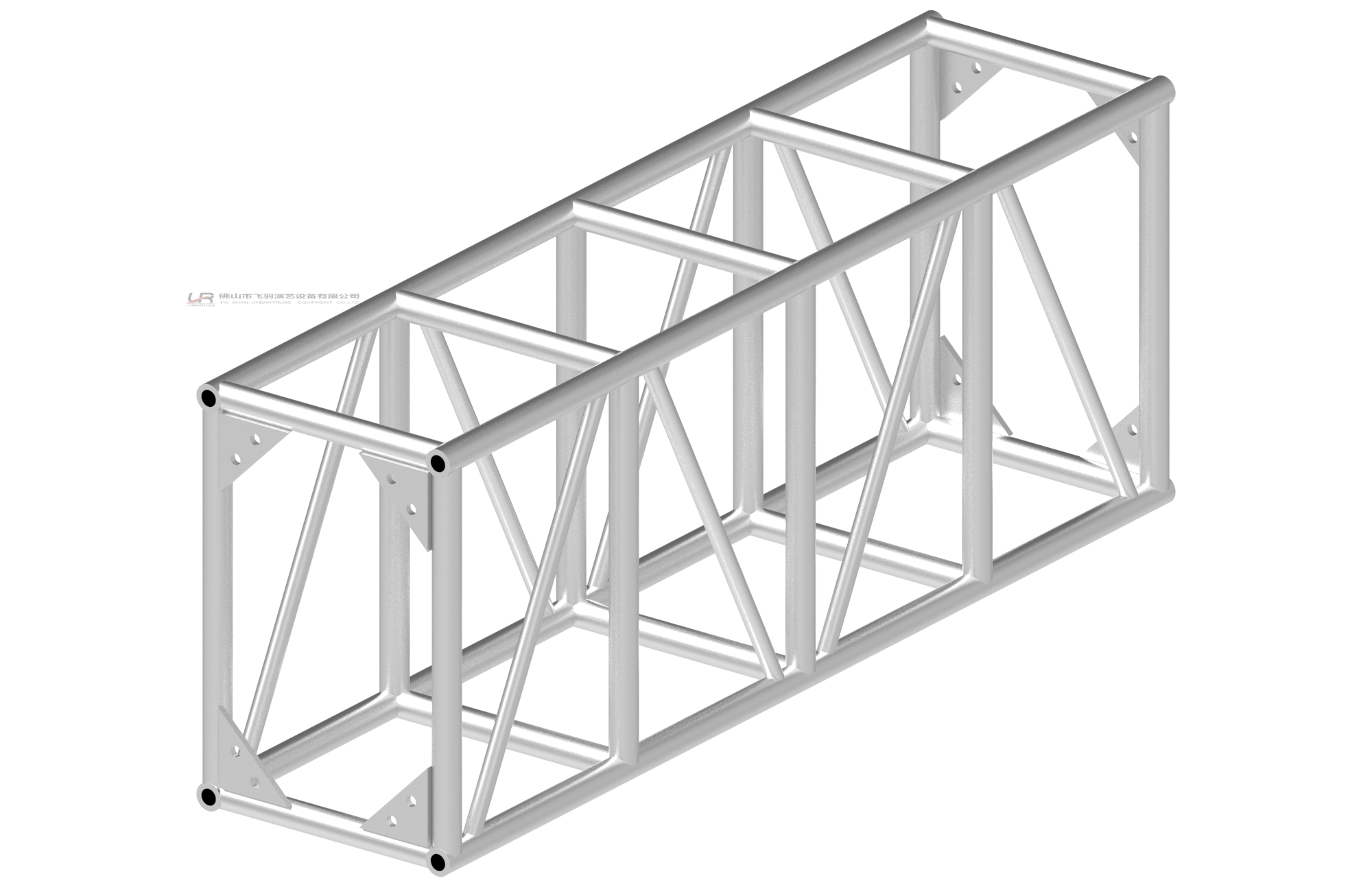

本系列桁架属于大型螺丝连接式桁架,材料采用6082-T6,外形美观,体积较小,承载能力较强,自身重量较轻,安装方便等优点。使用于各种展会 小型演出等不同场合。我们有三种不同连接方式供客户选择:套筒连接方式,螺丝连接方式及M头连接方式。可根据客户要求定做不规则形状。

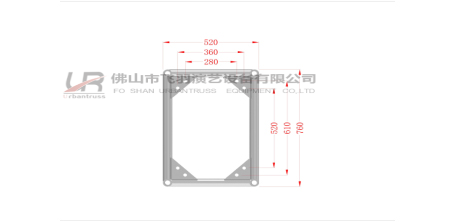

产品名称/型号 | 产品参数 | 产品规格 | 长度/mm | |||||||||||||
UR-RHB760520-1000 |
型材:6082-T6 主管:50*3.0mm 横管:50*3.0mm 斜管:30*2.0mm 铝板:120*12mm | 760*520 | 1000 | |||||||||||||
UR-RHB760520-1500 | 760*520 | 1500 | ||||||||||||||
UR-RHB760520-2000 | 760*520 | 2000 | ||||||||||||||
UR-RHB760520-2500 | 760*520 | 2500 | ||||||||||||||
UR-RHB760520-3000 | 760*520 | 3000 |
UR-RHB 760520 Rectangular Truss Loading Table
Uniformly Distributed Load
(UDL)
Span in meter | 10m | 12m | 14m | 16m | 18m | --- | --- | --- | --- |
UDL(kg) | 1100 | 1050 | 1000 | 900 | 800 | --- | --- | --- | --- |
Deflection(mm) | 92 | 109 | 125 | 137 | 151 | --- | --- | --- | --- |
